HED-S + GK, GS, GSQ

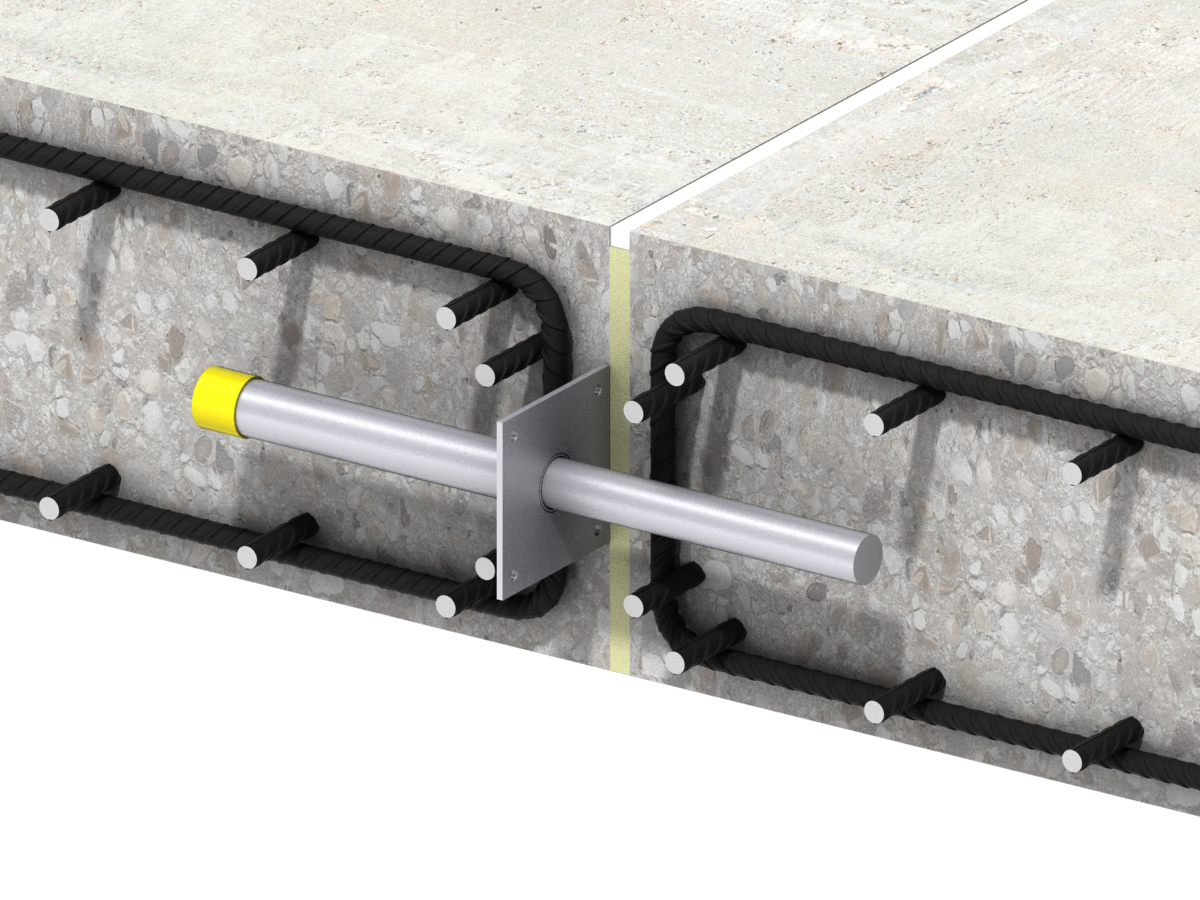

Šmykové tŕne sa používajú na prenos šmykových síl cez stavebné škáry z jednej časti stavby do druhej. Tŕne je možné zabudovať zabetónovaním alebo dodatočným zavŕtaním do betónu. Kratší a zároveň hrubší tŕň umožňuje dobrý prenos síl s relatívne ťažkým tvarovaním. To môže viesť k zvýšenému tlaku a k praskaniu betónu.

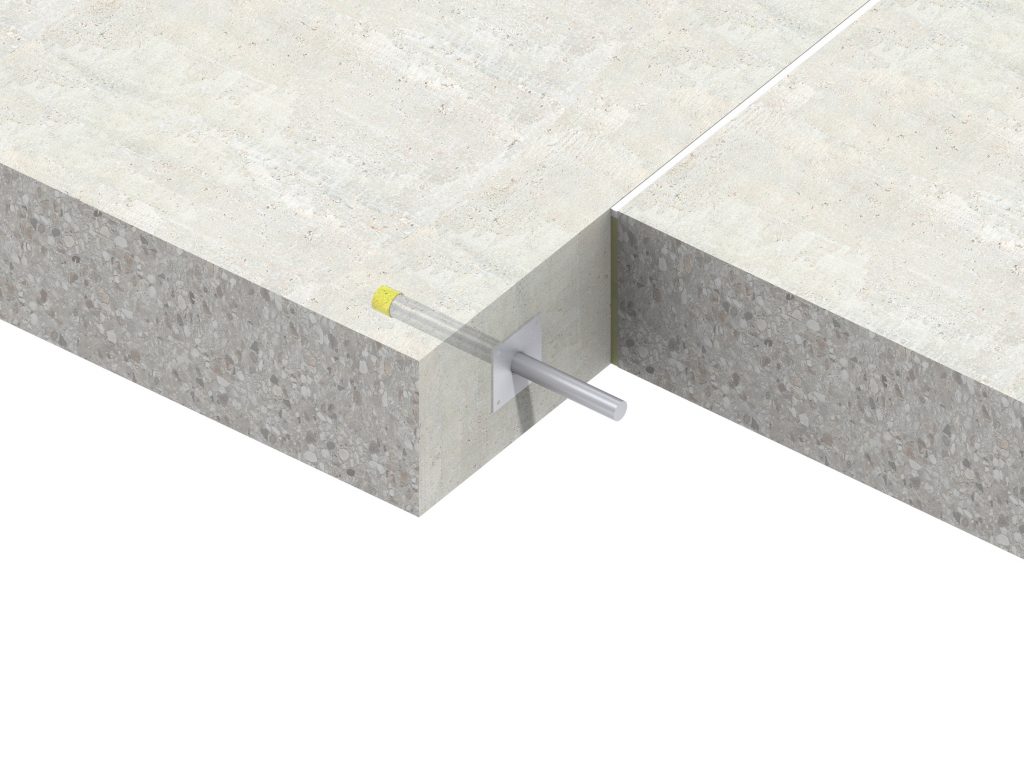

Pri stavebných škárach musí byť jedna polovica tŕňa spojená s puzdrom, aby bol v konečnom dôsledku zabezpečený voľný pohyb stavby. Pri takejto konštrukcií musí byť buď tŕň prevedený cez otvor v debnení, aby bolo možné zabetónovať ho. Druhá možnosť je previesť tŕň priamo do stavby a prilepiť ho.

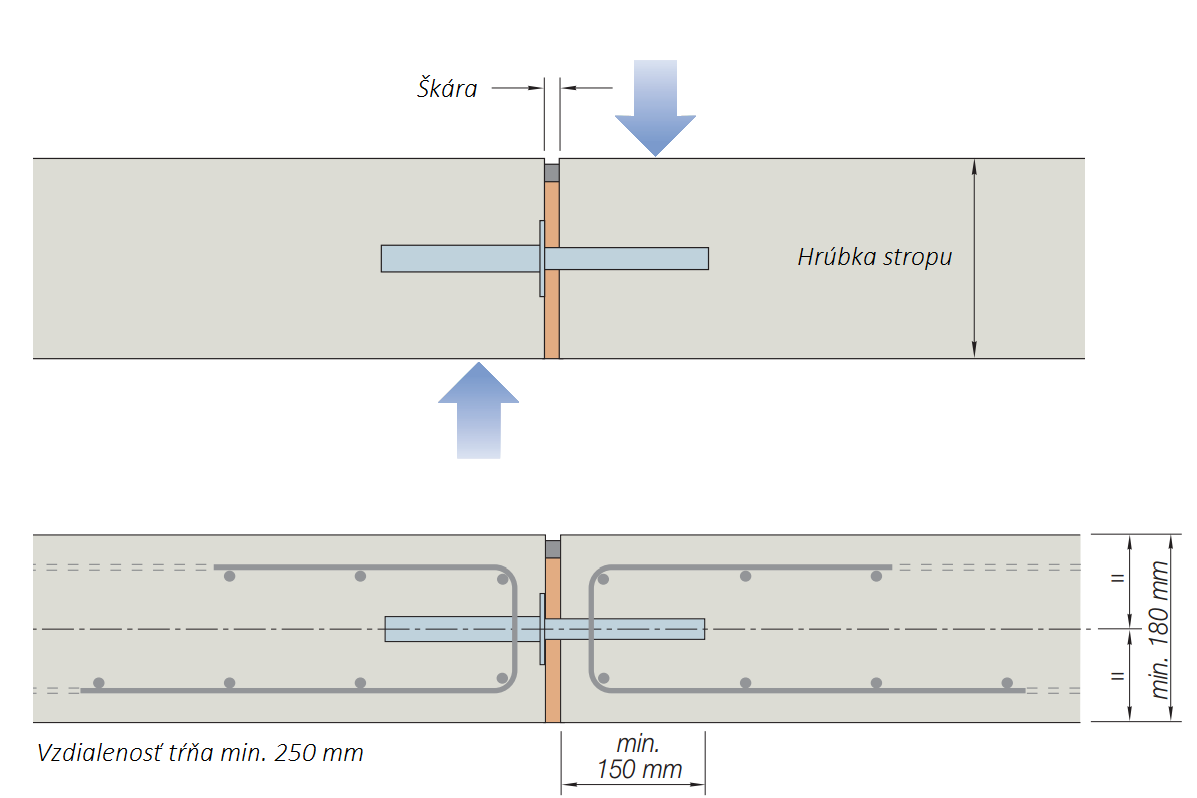

Vo väčšine prípadov sa bežné dilatačné škáry, ako konzoly alebo prevedenia s drážkami/ryhami a klinmi nahrádzajú prostredníctvom šmykových tŕňov.  Šmykové tŕne sú pri prenose síl efektívnejšie. Ďalšou výhodou je ich nákladová efektívnosť a jednoduchšie upevnenie na debnenie. Šmykové tŕne môžu byť použité pri dilatačných škárach v stropoch a na eliminovanie zdvojenej podpery pri dilatačných škárach. V inžinierskych stavbách nachádzajú uplatnenie na mostoch, stenových paženiach a pri mnohých rôznych špecifických prípadoch.

Každý šmykový tŕň pozostáva z puzdra a tŕňa. Puzdrová časť sa pripevňuje klincom na debnenie a tým umiestňuje dĺžku tŕňa do konečnej pozície. K dispozícii sú buď pozinkované tŕne alebo tŕne z nehrdzavejúcej ocele s plastovým GK alebo GS puzdrom z nehrdzavejúcej ocele. Obojsmerné puzdro GSQ sa vyrába z nehrdzavejúcej ocele.

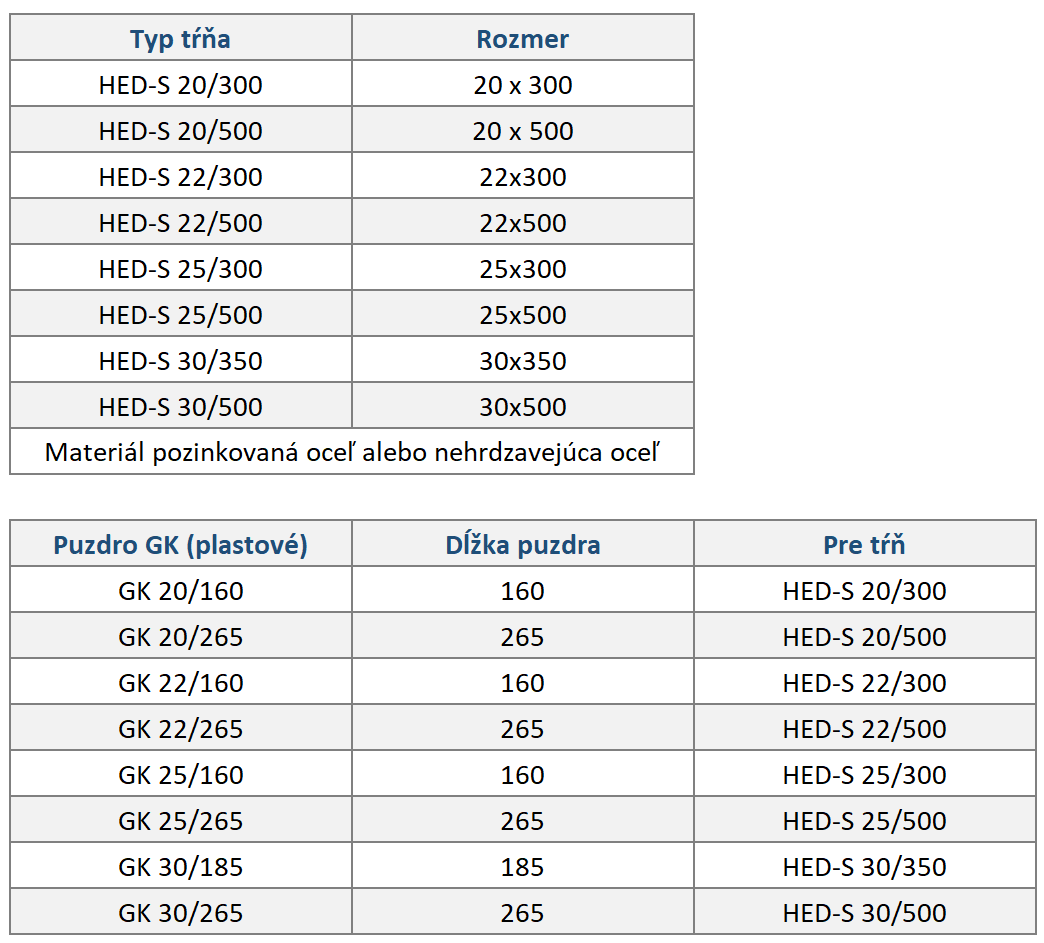

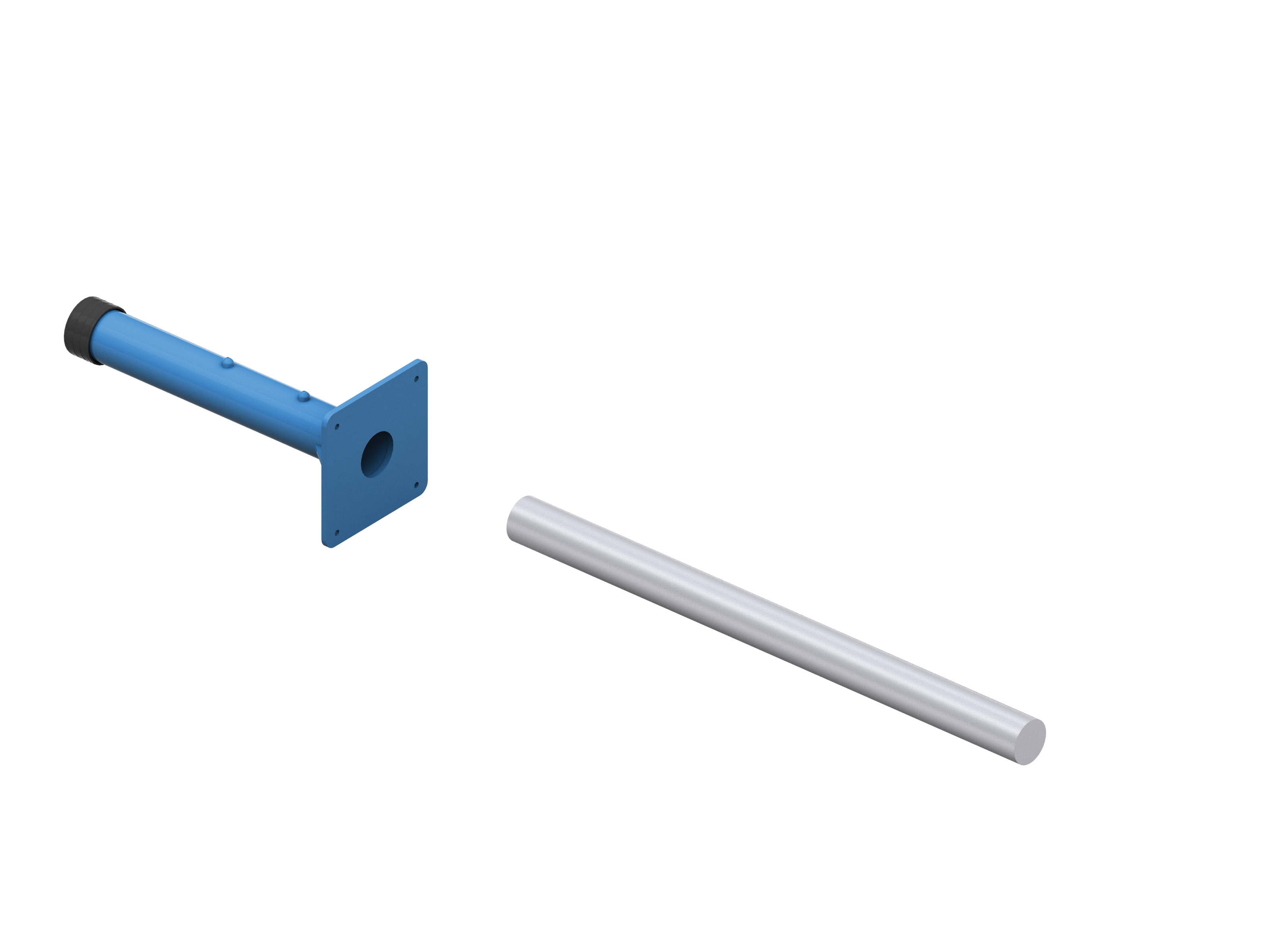

Šmykový tŕň HED-S + GK Puzdro je najvýhodnejším variantom z našej ponuky a používa sa predovšetkým pri nízkej záťaži. Šmykový tŕň HED-S je dostupný v štyroch rôznych priemeroch a v niekoľkých veľkostiach.

Puzdro je vyrobené z vysokokvalitného materiálu duraplast a tŕň z pozinkovanej ocele S355 alebo nehrdzavejúcej ocele.

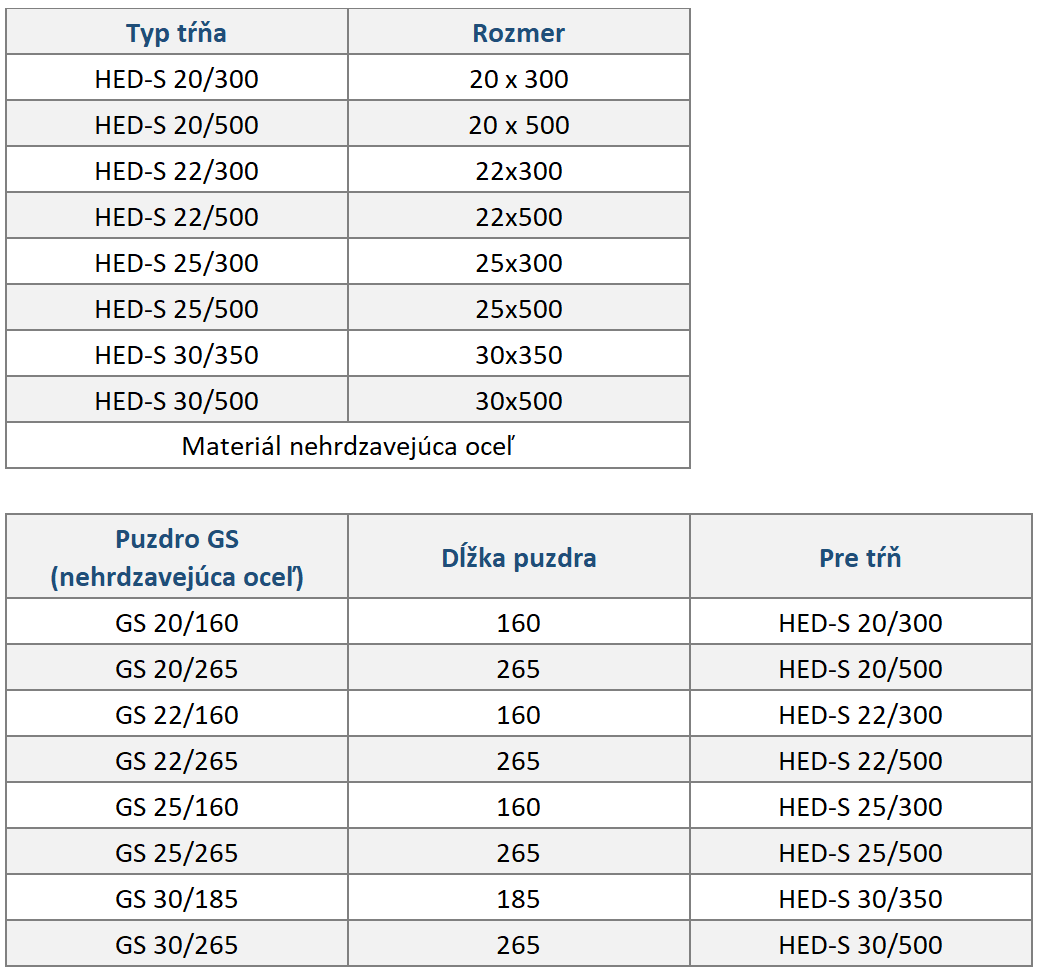

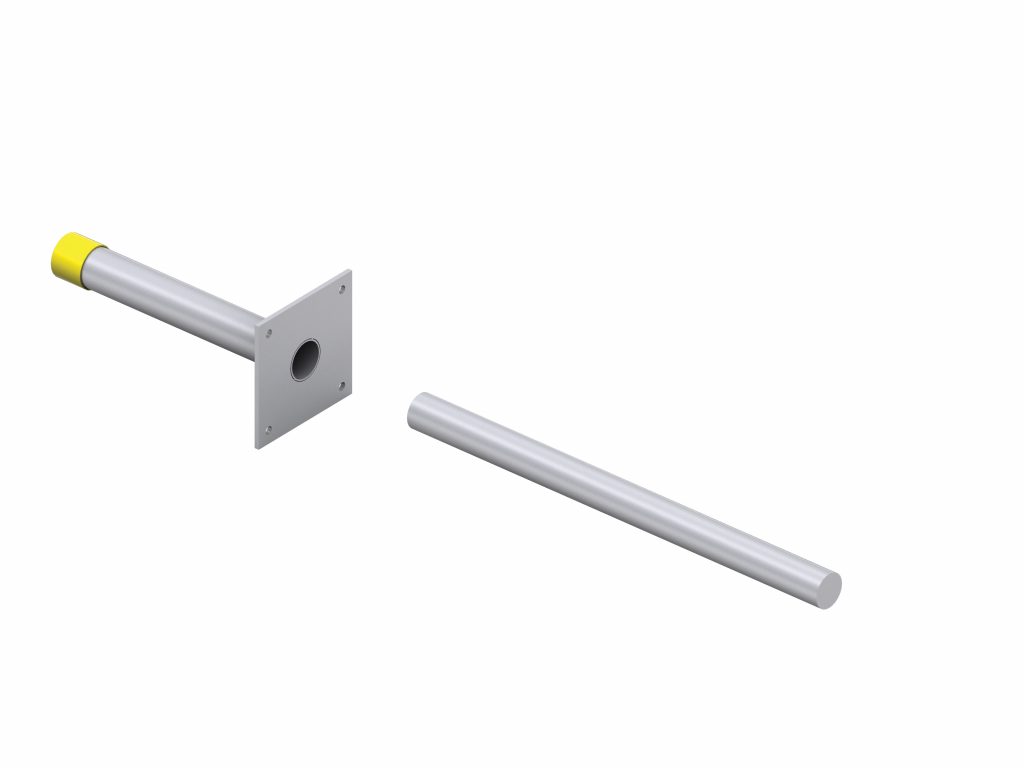

Šmykový tŕň HED-S + GS puzdro sa používa predovšetkým pri nízkej záťaži. Tŕň sa môže v puzdre pohybovať po osi dĺžky tŕňa a tým absorbovať pohyby stavby. Šmykový tŕň HED-S je dostupný v štyroch rôznych priemeroch a v niekoľkých veľkostiach. Všetky komponenty sú vyrobené z nehrdzavejúcej ocele.

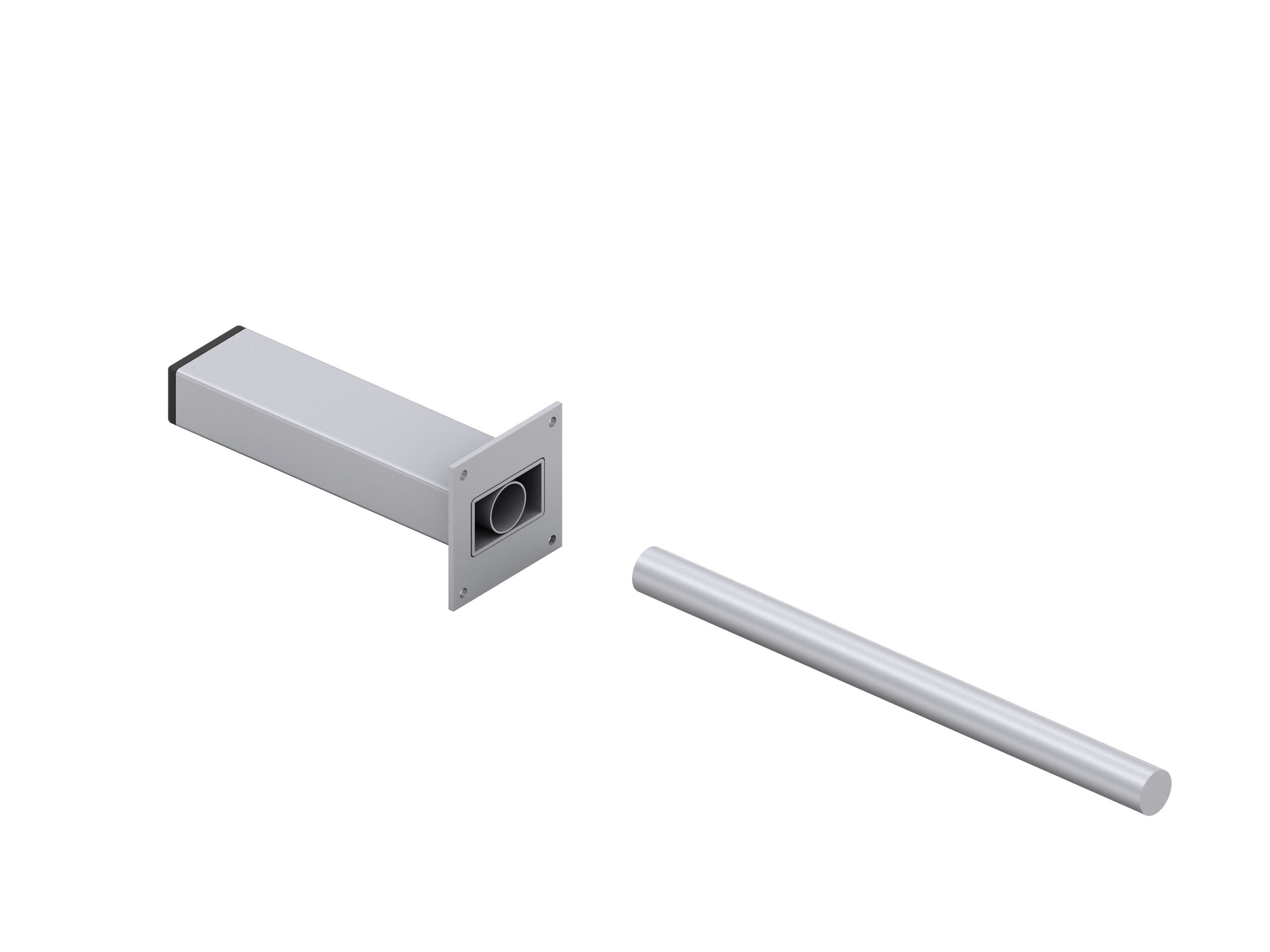

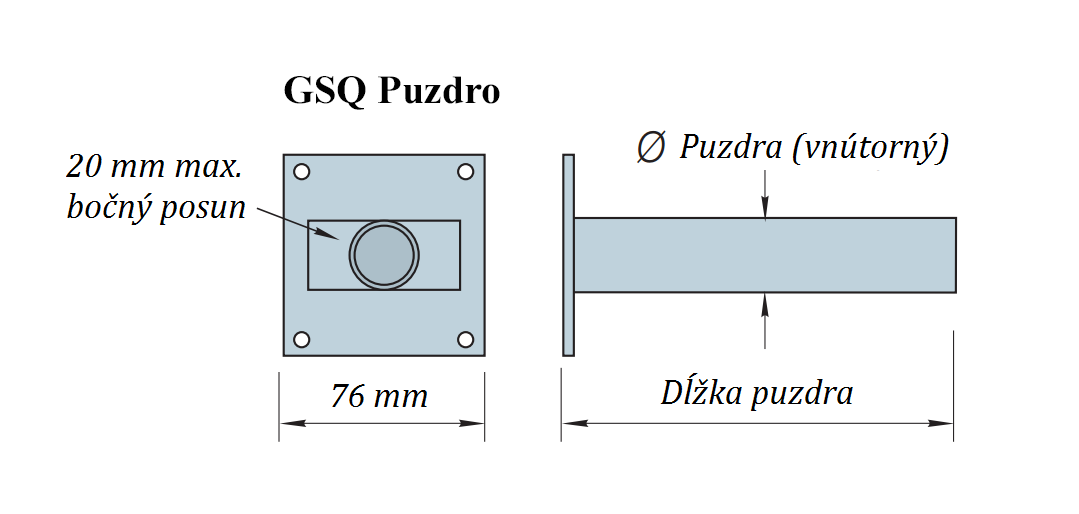

Šmykový tŕň HED-S + GSQ, puzdro je uložené v pravouhlej rúre. Takéto puzdro umožňuje dodatočný pohyb tŕňa po osi a taktiež horizontálne presunutie tŕňa v smere dĺžky dilatačných škár. Puzdro aj tŕň sú vyrobené z nehrdzavejúcej ocele.
